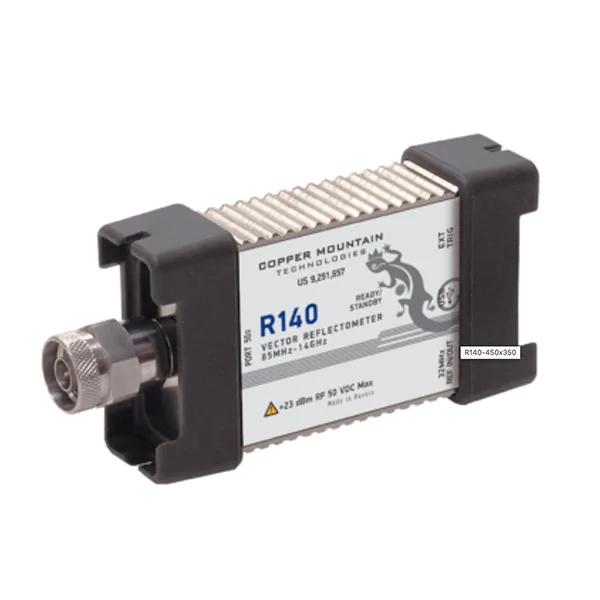

El analizador de redes vectoriales R140 (analizador de cable y antena) ofrece un rendimiento de grado de laboratorio en un dispositivo portátil. Este analizador patentado (Patente de EE.UU. 9.291.657) se puede conectar directamente a la antena u otro DUT sin la necesidad de un cable de prueba, eliminando las incertidumbres de medición inherentes a los cables. Resultando en un rendimiento altamente confiable y estabilidad de calibración. El VNA de 1 puerto viene con todas las características que los ingenieros esperan que se incluyan en nuestro software. El R140 VNA incluye un módulo de medición de RF y una aplicación de software R que se ejecuta en una PC, computadora portátil o tableta con Windows, que se conecta al hardware de medición a través de la interfaz USB. El software R se puede instalar en varias computadoras que comparten el uso del módulo de medición del analizador. El analizador de red R140 se puede utilizar en el campo, en el laboratorio y en las pruebas de producción. El VNA se puede integrar en el sistema de prueba de producción a través del plug-in Manufacturing Test.
Aspectos destacados
- – Frequency range: 85 MHz to 14 GHz
- – Measured parameters: S11 as Log magnitude, DTF, Smith, and more
- – Sweep types: Linear frequency, log frequency, segment
- – Effective Directivity: 45 dB below 4.8 GHz; 42 dB from 4.8 GHz to 14 GHz
- – Measurement speed: 200 µs
- – Impedance: 50 Ohm
